Das Wichtigste in drei Punkten
- Der Querschnitt richtet sich nach Strom, Leitungslänge und erlaubtem Spannungsfall (meist 2 bis 3 %), die Sicherung schützt das Kabel und gehört direkt an die Batterie.
- Für Wechselrichter gilt die Tabelle des Herstellers: Victron nennt für die 12-V-Modelle mit 1.600 und 2.000 VA je 70 mm² (250 bzw. 300 A) und für 3.000 VA 90 mm² mit 400 A, jeweils bis 5 m.
- Unsere Rechnerwerte sind Richtwerte und weichen davon teils ab; bei Abweichungen gilt das Handbuch, und 230 V gehört in Fachhände.
Hintergrund: Warum 12 V so dicke Kabel braucht
Bei 12 V fließt für dieselbe Leistung ein knapp zwanzigmal größerer Strom als bei 230 V. Strom in einem Kabel erzeugt Spannungsabfall und Wärme, beides wächst mit der Leitungslänge. Ein zu dünnes Kabel macht dir nicht nur Leistung kaputt, es wird heiß und kann brennen. Ein zu dickes Kabel ist dagegen nur schwerer und teurer; das schreibt auch Camperstyle. Diese Seite zeigt, wie du Querschnitt und Sicherung für deine Anlage ausrechnest und wo die Hersteller strengere Werte vorgeben.
So rechnest du: Querschnitt aus Spannungsfall
Querschnitt in mm² = 2 x Länge x Strom ÷ (Leitwert x Spannung x erlaubter Spannungsfall)
- Länge ist die einfache Strecke in Metern, die 2 steht für Hin- und Rückleiter.
- Leitwert von Kupfer: Camperstyle rechnet mit 58, unser Solarrechner vorsichtiger mit 56 m/(Ohm x mm²). Das entspricht dem spezifischen Widerstand von etwa 0,0178 Ohm x mm²/m, den elektrikshop.de nennt.
- Erlaubter Spannungsfall: Camperstyle nennt für Solarregler bis Batterie etwa 0,25 V (rund 2 % bei 12 V), für empfindliche Geräte 0,5 V, für LED 0,75 bis 1 V. Unser Rechner nimmt 2 % und für die lange Boosterleitung 3 %.
Beispiel 1 (eigene Rechnung): Wechselrichter mit 2.000 W, Wirkungsgrad 0,9: Strom 2.000 ÷ (12 x 0,9) = 185 A. Leitung 1,5 m, 2 % (0,24 V): 2 x 1,5 x 185 ÷ (56 x 0,24) = 555 ÷ 13,4 ≈ 41 mm², also 50 mm². Dazu braucht das Kabel eine Sicherung: 185 A x 1,25 = 231, nächste Stufe 250 A. Ein 50-mm²-Kabel trägt nach unserer vorsichtigen Annahme aber nur etwa 200 A. Deshalb landen wir bei 70 mm² und 250 A.
Beispiel 2: Ladebooster 30 A, Leitung zur Starterbatterie 6 m, 3 % (0,36 V), Strom mit 15 % Reserve = 34,5 A: 2 x 6 x 34,5 ÷ (56 x 0,36) ≈ 20,5 mm², also 25 mm², Sicherung 50 A an beiden Enden.
Beispiel 3: Zwei 200-W-Module in Reihe (36 V, 11 A), 5 m zum Regler, 6 mm²: Spannungsfall 2 x 5 x 11 ÷ (56 x 6) = 0,33 V, das sind unter 1 % von 36 V. In Reihe schaltest du die Module, weil die höhere Spannung dünnere Kabel erlaubt (Module in Reihe oder parallel?).
Richtwerte: Unsere Werte gegen das Herstellerhandbuch
| Leitung | Strom | Länge, Spannungsfall | Wattcamper-Rechner | Victron-Handbuch |
|---|---|---|---|---|
| Batterie → Wechselrichter 1.500 W (empfohlen: 12/2000) | 139 A | 1,5 m, 2 % | 95 mm², 300 A | 12/2000: 70 mm², 300 A (bis 5 m) |
| Batterie → Wechselrichter 2.000 W (empfohlen: 12/3000) | 185 A | 1,5 m, 2 % | 120 mm², 400 A | 12/3000: 90 mm², 400 A (bis 5 m) |
| Batterie → Wechselrichter 3.000 W | 278 A | 1,5 m, 2 % | 120 mm², 400 A | 12/5000: Handbuch deines Geräts prüfen |
| Regler 30 A → Batterie | 30 A | 2 m, 2 % | 10 mm², 40 A | nach Reglerhandbuch |
| Starterbatterie → Booster 30 A | 35 A | 6 m, 3 % | 25 mm², 50 A | nach Boosterhandbuch |
| Booster → Bordbatterie | 30 A | 1,5 m, 2 % | 10 mm², 40 A | nach Boosterhandbuch |
| Batterie → 12-V-Verteiler | 40 A | 2 m, 2 % | 16 mm², 50 A | - |
| Module → Regler (Reihe) | ca. 8 bis 11 A | 5 m | 6 mm² | nach Reglerhandbuch |
Die Victron-Werte stammen aus dem Handbuch der Phoenix Inverter Smart. Dort steht außerdem: Bei den 12-V-Modellen sind 5 bis 10 m Kabel nicht empfohlen, das Gerät hat keine eingebaute Sicherung, die Batteriekabel gehören nicht in einen geschlossenen Kabelkanal, und der Schutzleiter zum Chassis soll mindestens den halben Querschnitt haben. Bei Installationen mit zwei parallelen Kabeln muss jedes Kabel den Nennstrom der Sicherung ohne Überhitzung tragen.
So rechnet der Rechner jetzt: Für die Batterieleitung des Wechselrichters nimmt er mindestens die Werte aus dem Victron-Handbuch und wählt den Querschnitt eine Stufe größer, damit die Leitung die Sicherung sicher trägt. Weicht deine Geräteklasse ab, gewinnt immer das Handbuch deines Geräts.
Welche Sicherung?
- Die Sicherung gehört so nahe wie möglich an den Pluspol der Batterie. Das Kabel zwischen Pol und Sicherung bleibt sonst ungeschützt. Das raten auch Beiträge in der Victron-Community.
- Ihr Nennwert richtet sich nach dem Kabel: Es muss den Sicherungsstrom ohne Überhitzung tragen können.
- Unser Rechner wählt die nächste Standardstufe über dem 1,25-fachen Dauerstrom. Für die Spitzen beim Anlaufen musst du die Zeit-Strom-Kennlinie der Sicherung beachten. Ein Forenbeitrag zu einem 1.200-W-Gerät zeigt, wie unterschiedlich die Empfehlungen ausfallen (100 bis 150 A), wenn das Handbuch keine Angabe enthält. Dann hilft nur der Hersteller.
Länge und Spannungsfall

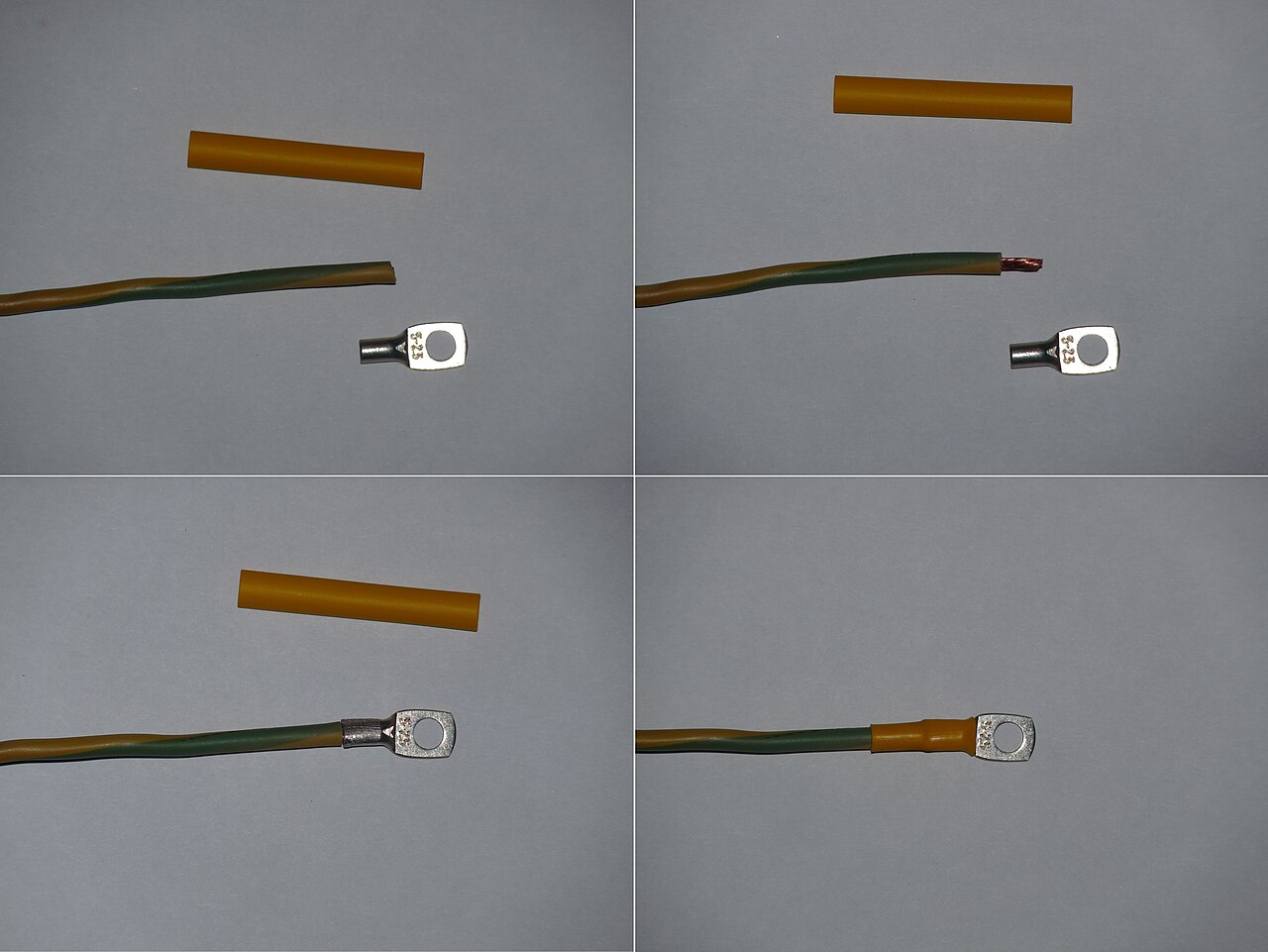

Die Länge wirkt sich stark aus. In einem Victron-Community-Beitrag rechnet ein Nutzer vor, dass ein 25-mm²-Kabel bei 150 A auf 2 m rund 3,3 % und auf 4 m rund 6,4 % Spannungsfall hat. Ein zu hoher Spannungsfall kann den Wechselrichter wegen Unterspannung abschalten. Verlege kurz und mit sauberen, gecrimpten Kabelschuhen: Übergänge an Steckern und Klemmen erzeugen laut Camperstyle Wärme, die man oft erst später bemerkt.
Kabelart und Verlegung
- Nimm feindrähtige Kupferlitze für Fahrzeuge, keine starren Adern wie im Hausbau, weil Vibrationen sie brechen.
- 12-V- und 230-V-Leitungen nicht im selben Kanal und nicht in denselben Dosen verlegen.
- Durch Blech Tüllen verwenden, keine Leitungen durch den Gaskasten führen.
- Querschnitte sind genormt (zum Beispiel 6, 10, 16, 25, 35, 50, 70, 95, 120 mm²); im Zweifel eine Stufe aufrunden.
Typische Fehler
- Querschnitt aus einer Tabelle für kurze Wege nehmen und dann 5 m verlegen.
- Sicherung weit weg von der Batterie oder höher als das Kabel verträgt.
- Billige Kabel mit zu wenig Kupfer (nur „mm²“ auf dem Etikett).
- Mehrere Verbraucher an ein Kabel hängen, das nur für einen ausgelegt ist.
Checkliste
- Strom je Leitung berechnet (Leistung ÷ (12 x 0,9)).
- Länge gemessen, Spannungsfall gewählt (2 bis 3 %).
- Herstellertabelle für Wechselrichter, Regler, Booster geprüft.
- Sicherung am Pluspol, so nah an der Batterie wie möglich.
- Gecrimpte Kabelschuhe, Tüllen, kein Gaskasten.
Wann du eine Fachkraft fragst
Bei Strömen über etwa 100 A, bei allem auf der 230-V-Seite (Wechselrichter-Ausgang, FI-Schutz, Landstromanschluss) und bei Zweifeln an Sicherungswerten fragst du eine Elektrofachkraft oder den Hersteller. Die Werte hier sind Richtwerte, keine Elektrikerberatung. Weitere Themen: Wechselrichter-Größe, Ladebooster-Größe, Batteriecomputer und der Solarrechner.
